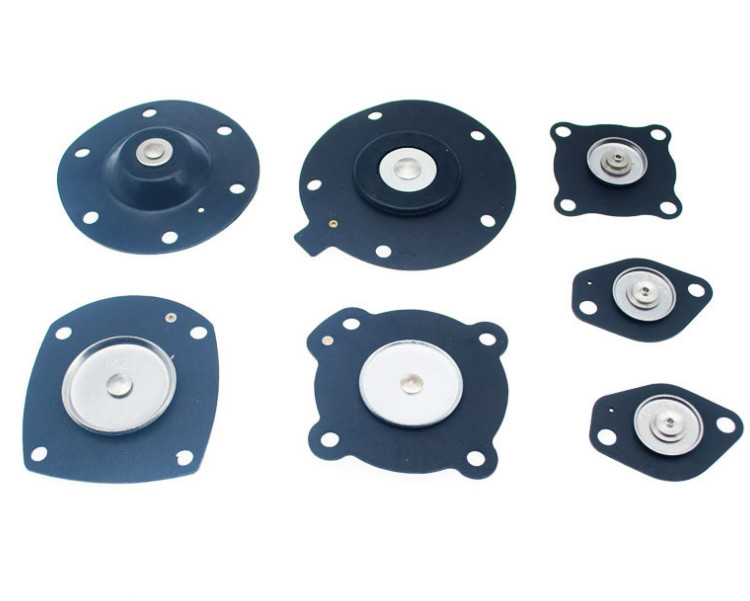

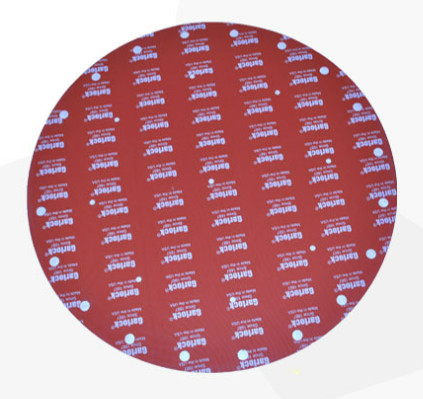

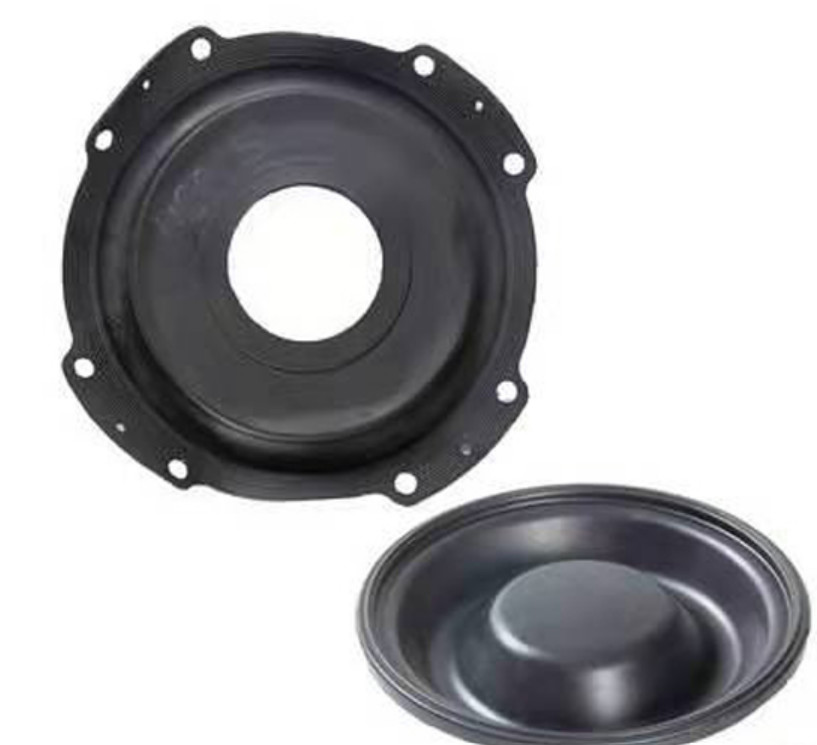

Diaphragme en caoutchouc de roulement en caoutchouc de valve de pompe de déclencheur linéaire d'air comprimé à diaphragme rotatoire à simple effet de cylindre
Aperçus en caoutchouc de roulement de produit de diaphragme de valve de pompe :

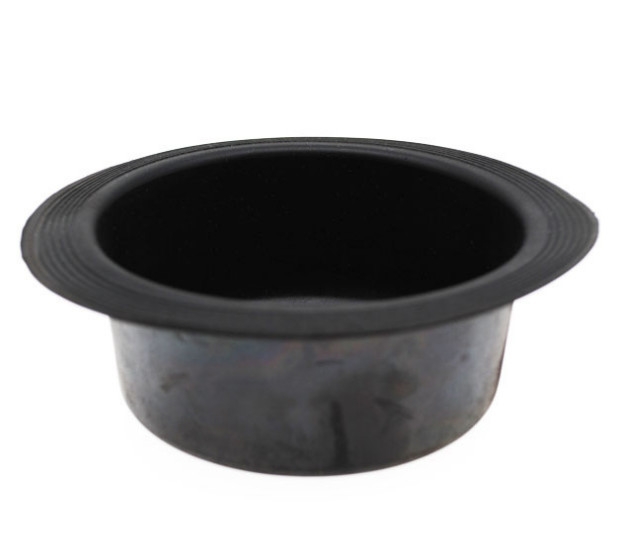

Comparé au diaphragme ondulé en caoutchouc utilisé dans des vannes de régulation, le diaphragme de roulement a une résistance à haute pression.
Presque toute la charge de pression du diaphragme de roulement est soutenue par le piston, et seulement une petite partie de la pression liquide ou de pression de gaz est soutenue par le secteur étroit du diaphragme, ainsi le diaphragme de roulement peut obtenir une plus grande portance de pression et une poussée plus élevée.
Le diaphragme en caoutchouc est principalement employé dans le déclencheur pneumatique de film, qui peut convertir la sortie de signal de commande (DC4~20mA ou 1-5V) par le contrôleur en déplacement linéaire de la tige de valve par le positionneur électrique (intelligent) de valve et le déclencheur pneumatique de film. Ou accessoires d'écart angulaire d'axe de valve.
| Matériaux de produit | NBR, NR, ETC. |
| Température de fonctionnement | -20℃~80℃ |
| Durée de vie | périodes ≥1000000 |
| Scénario d'utilisation | Régulateur de pression de gaz |
Diaphragme en caoutchouc de roulement Characteristcs de valve de pompe :
Les techniques de fabrication du textile rend la résistance de larme de produit plus forte
Matières premières de haute qualité assurer l'excellente représentation du matériel elle-même
Caractéristiques en caoutchouc de roulement de diaphragme de valve de pompe :
| Diaphragme de roulement | Modèle |
Diamètre extérieur (millimètres) |
Diamètre intérieur (millimètres) |
Diamètre bas (millimètres) | Taille (millimètres) | Épaisseur (millimètres) | Pression |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Notre service :
1. L'emballage est emballage neutre ou emballage adapté aux besoins du client.
2. Nous vous répondrons d'ici 24 heures.
3. Nous te fournirons également le bon service après-vente.
4. Des ordres d'OEM ou d'ODM sont bien accueillis.
5. Les commandes à l'essai sont acceptables.
6. Prix usine de haute qualité et.
7. 100% a assuré la qualité.
