Diaphragme en caoutchouc matériel de NBR NR EPDM pour le frein à air Kit Rubber Diaphragm
Aperçus de produit :

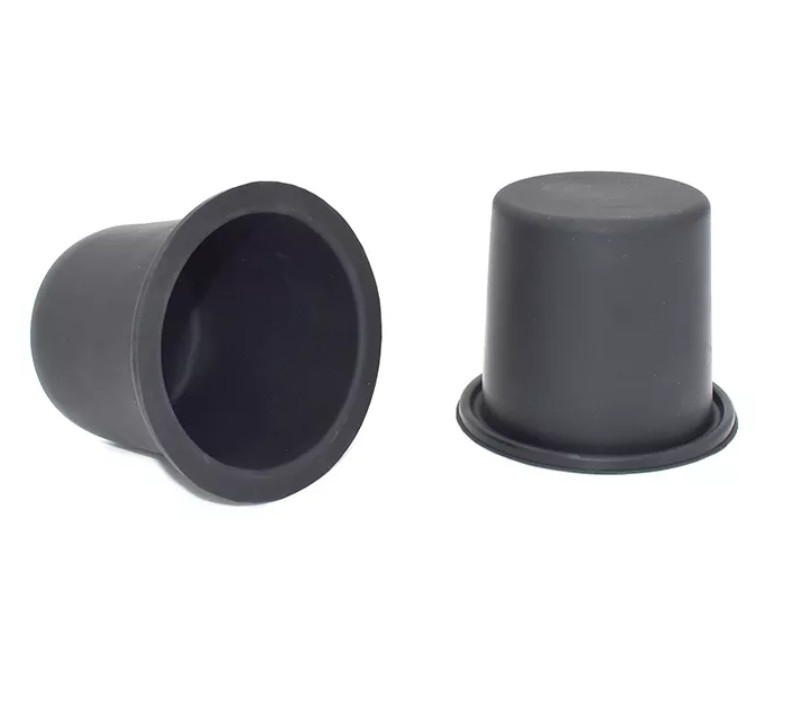

Le diaphragme de roulement est formé comme un chapeau supérieur dans l'état libre. Il est fait de caoutchouc avec le tissu en soie. Le trou moyen sur le dessus est employé pour installer la tige de valve. Afin de s'adapter, fixer et sceller, le dessus et le bas peuvent être équipés de 0 types commutateur de bord, ou du fond entourant avec le trou de montage.
| Matériaux de produit | NBR, NR |
| Température de fonctionnement | -20℃~80℃ |
| Durée de vie | périodes ≥1000000 |
| Scénario d'utilisation | régulateur de pression de gaz |
Introduction :
Dans la conception de quelques régulateurs de pression moyenne et basse, afin de résoudre le problème du disque de régulation de pression non équilibré de valve et améliorer la représentation du régulateur de pression, la méthode d'installer un diaphragme d'équilibre est employée souvent. Quand un diaphragme de équilibrage est installé, la différence de pression entre la pression d'admission et la pression de débouché du régulateur peut être augmentée. Dans l'industrie de régulateur, ce s'appelle un diaphragme d'équilibre en termes d'utilisation, et ce s'appelle un diaphragme de roulement dans le caoutchouc, l'instrument, les machines et d'autres industries.
Le diaphragme de roulement est sous forme de chapeau supérieur dans l'état libre. Il est fait de caoutchouc avec le tissu en soie. Le trou moyen supérieur est employé pour installer la tige de valve. Afin d'installer, fixer et sceller, le dessus et le bas peuvent avoir des bords de joint circulaire. Ou sous forme de trous de fixation autour du rebord inférieur.
Caractéristiques :
| Diaphragme de roulement | Modèle |
Diamètre extérieur (millimètres) |
Diamètre intérieur (millimètres) |
Diamètre bas (millimètres) | Taille (millimètres) | Épaisseur (millimètres) | Pression |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Notre service :
1. L'emballage est emballage neutre ou emballage adapté aux besoins du client.
2. Nous vous répondrons d'ici 24 heures.
3. Nous te fournirons également le bon service après-vente.
4. Des ordres d'OEM ou d'ODM sont bien accueillis.
5. Les commandes à l'essai sont acceptables.
6. Prix usine de haute qualité et.
7. 100% a assuré la qualité.
