Diaphragme en caoutchouc de valve de diaphragme de roulement de pompe de diaphragme d'air d'actionneur pneumatique de valve en caoutchouc industrielle de cylindre
Détails rapides de diaphragme en caoutchouc de valve de cylindre d'actionneur pneumatique d'air :
| Matériaux de produit | NBR, NR, etc. |
| Température de fonctionnement | -20℃~80℃ |
| Durée de vie | périodes ≥1000000 |
| Scénario d'utilisation |
Régulateur de pression de gaz |
Introduction en caoutchouc de diaphragme de valve de cylindre d'actionneur pneumatique d'air :
Dans la conception de quelques régulateurs de pression moyenne et basse, afin de résoudre le problème du disque de régulation de pression non équilibré de valve et améliorer la représentation du régulateur de pression, la méthode d'installer un diaphragme d'équilibre est employée souvent. Quand un diaphragme de équilibrage est installé, la différence de pression entre la pression d'admission et la pression de débouché du régulateur peut être augmentée. Dans l'industrie de régulateur, ce s'appelle un diaphragme d'équilibre en termes d'utilisation, et ce s'appelle un diaphragme de roulement dans le caoutchouc, l'instrument, les machines et d'autres industries.

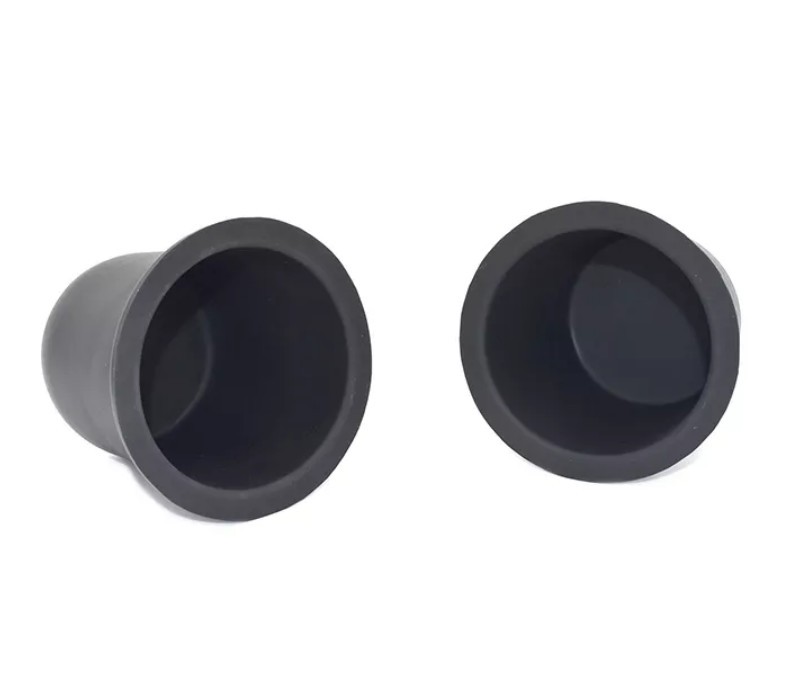

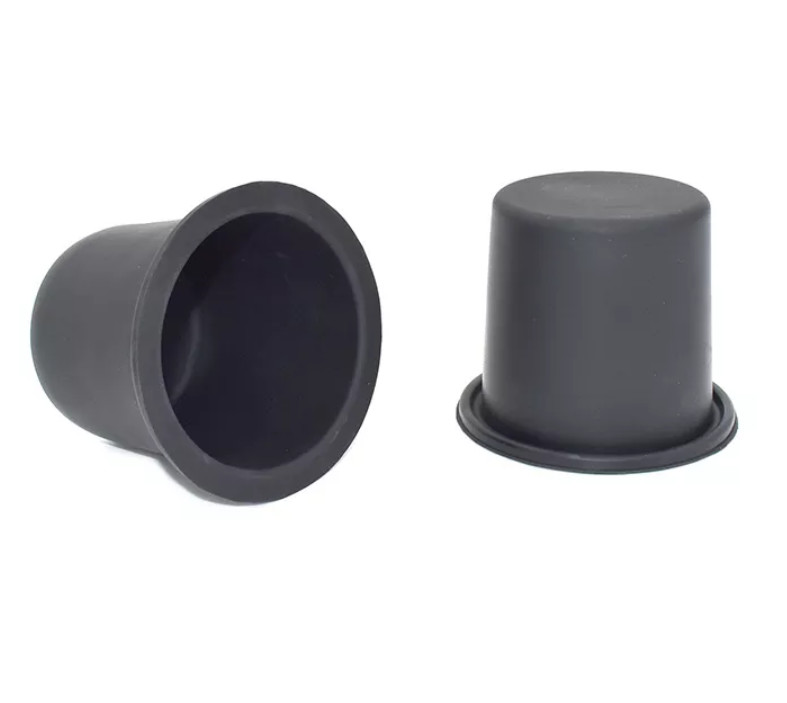

Le diaphragme de roulement est sous forme de chapeau supérieur dans l'état libre. Il est fait de caoutchouc avec le tissu en soie. Le trou moyen supérieur est employé pour installer la tige de valve. Afin d'installer, fixer et sceller, le dessus et le bas peuvent avoir des bords de joint circulaire. Ou sous forme de trous de fixation autour du rebord inférieur.
Série en caoutchouc de diaphragme de valve :
• ZMA-1#, ZMA-2#, ZMA-3#, ZMA-4#, ZMA-5#, type diaphragme de ZMA-6#AB de vanne de régulation de ZMA
• ZHA22#, 23#, 24#, 34#, 45#, petit ZHA diaphragme de vanne de régulation de série de 56#
• HA-1, HA-2, HA-3, HA-4, HA-5, diaphragme de soupape de commande de la série CV3000
• 20, 201, 21S, 34, SM1, SM2, diaphragme à haute pression de roulement de GMA de série de St
• MF2, MF3, MF4, MF5, etc. MF, diaphragme de commande de multi-ressort de série d'ECOTROL
• 811-U série, 812-MFI-20, 812-MFI-30, 812-MFIII-30, 812-MFIII-60 et d'autres diaphragmes d'ARCA
• Diaphragme 5221, 5227, 5235, 524S, 524L, 524E, 526S, 526L de série de KOSO 5200LA
• Fisher Series 657, diaphragmes de commande pneumatiques de film de 667 séries
• 657-30#, 657-34-40#, 657-45-50#, 657-46-60#, 657-70#, 657-80#, 657-100#
667-30#, 667-34-40#, 667-45-50#, 667-46-60#, 667-70#, 667-80#, 667-100#
• Série de ZMA, série de ZH, série d'ha, série de MF
Détails matériels de diaphragme en caoutchouc de valve de cylindre d'actionneur pneumatique d'air :
Pour le présent, les matériaux communs pour le diaphragme de roulement sont : le caoutchouc naturel (NR), le caoutchouc de butadiène de nitriles (NBR), la représentation des deux matériaux peut répondre aux besoins de la plupart des milieux industriels. Dans les milieux industriels spéciaux (résistance à hautes températures de résistance, d'acide et d'alcali) pourrait employer EPDM, le caoutchouc de fluor (FKM), le caoutchouc du néoprène (CR) pour la production, mais le coût est relativement haut.
Caractéristiques en caoutchouc de diaphragme de valve de cylindre d'actionneur pneumatique d'air :
| Diaphragme de roulement | Modèle |
Diamètre extérieur (millimètres) |
Diamètre intérieur (millimètres) |
Diamètre bas (millimètres) | Taille (millimètres) | Épaisseur (millimètres) | Pression |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
