La soupape d'arrêt isolant le diaphragme en caoutchouc découpé pneumatique de valve de CR de la valve NBR NR EPDM FKM
Introduction en caoutchouc découpée de diaphragme de valve :

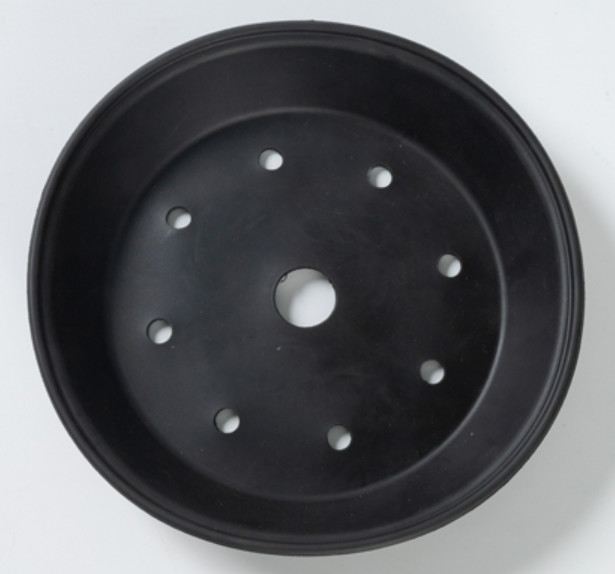

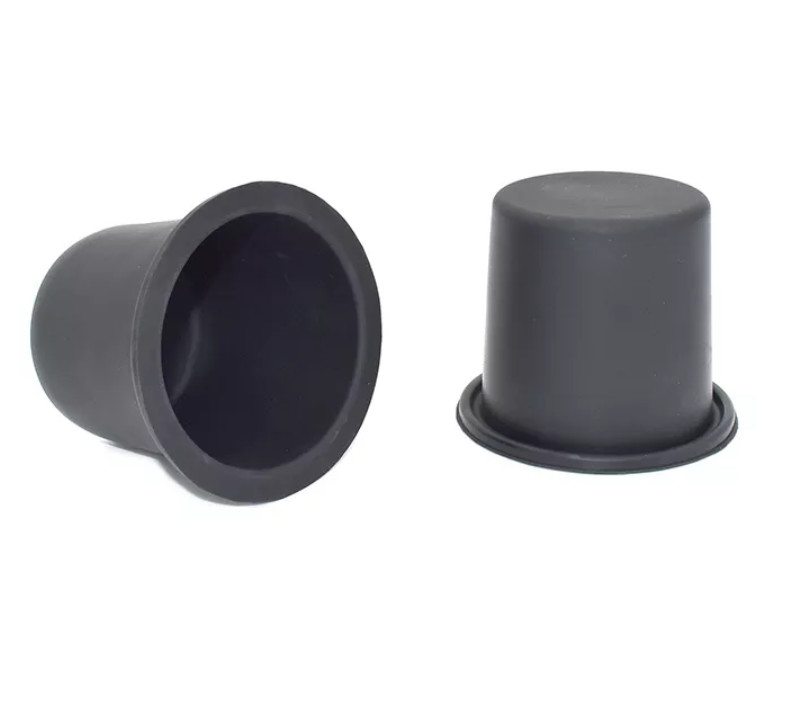

Le diaphragme de roulement est formé comme un chapeau supérieur dans l'état libre. Il est fait de caoutchouc avec le tissu en soie. Le trou moyen sur le dessus est employé pour installer la tige de valve. Afin de s'adapter, fixer et sceller, le dessus et le bas peuvent être équipés de 0 types commutateur de bord, ou du fond entourant avec le trou de montage.
Dans la conception de quelques régulateurs de pression moyenne et basse, afin de résoudre le problème du disque non équilibré de régulateur de pression et améliorer la représentation du régulateur, la méthode d'installer un diaphragme équilibré est employée souvent. L'installation d'un diaphragme de équilibrage augmente la différence de pression entre l'admission et les pressions de débouché du régulateur. Dans l'industrie de régulateur de tension, ce s'appelle un diaphragme équilibré en termes d'utilisation, et ce s'appelle un diaphragme de roulement dans le caoutchouc, l'instrumentation, les machines et d'autres industries.
Détails matériels découpés de diaphragme en caoutchouc de valve :
Pour le présent, les matériaux communs pour le diaphragme de roulement sont : le caoutchouc naturel (NR), le caoutchouc de butadiène de nitriles (NBR), la représentation des deux matériaux peut répondre aux besoins de la plupart des milieux industriels. Dans les milieux industriels spéciaux (résistance à hautes températures de résistance, d'acide et d'alcali) pourrait employer EPDM, le caoutchouc de fluor (FKM), le caoutchouc du néoprène (CR) pour la production, mais le coût est relativement haut.
Caractéristiques en caoutchouc découpées de diaphragme de valve :
| Diaphragme de roulement | Modèle |
Diamètre extérieur (millimètres) |
Diamètre intérieur (millimètres) |
Diamètre bas (millimètres) | Taille (millimètres) | Épaisseur (millimètres) | Pression |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
