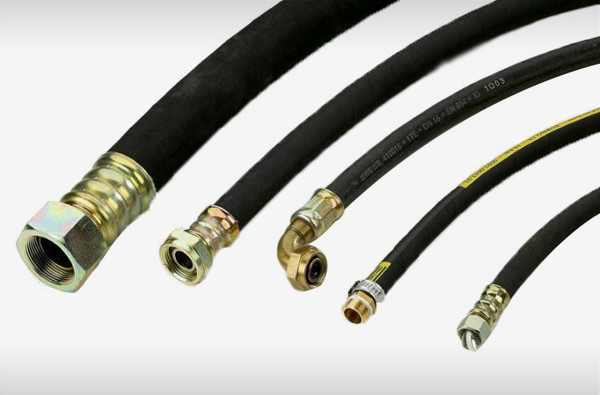

Tuyau industriel hydraulique tressé 45MPA à haute pression de tuyau flexible de fil d'acier
Nous produisons :
Tuyau en caoutchouc de enroulement d'excavatrice, tuyau en caoutchouc à haute pression de enroulement, gravant machinant le tuyau en caoutchouc d'enroulement de fil d'acier, le tuyau en caoutchouc de soutien hydraulique, le tuyau en caoutchouc de chargeur, le tuyau en caoutchouc de type k, etc.
Détails rapides :
| Catégorie | Tuyau à haute pression d'enroulement de fil d'acier |
| Spécifications produit | 194SP, 254SP, 324SP, etc. |
| Chaîne d'application | Excavatrices, chargeurs, machines de crochet, véhicules de machines de construction, etc. |
| Taille de longueur | 20 mètres par morceau |
| Pression d'utilisation | 45MPA |
1. Structure de produit :
La structure du tuyau tressé de fil d'acier se compose de couche en caoutchouc intérieure en caoutchouc synthétique liquide-résistante, couche en caoutchouc moyenne, moi ou II ou III couche tressée de renfort de fil d'acier, et couche en caoutchouc externe en caoutchouc synthétique avec l'excellente résistance aux intempéries.
2. Utilisation de produit :
Le fil d'acier a renforcé le tuyau en caoutchouc hydraulique utilisation principal pour le soutien de mine, l'exploitation de gisement de pétrole, appropriés hydrauliques de machiner la construction, levage et le transport, la pièce forgéee métallurgique, l'équipement minier, les bateaux, les machines de moulage par injection, les machines agricoles, les diverses machines-outils et la mécanisation et la pression hydraulique automatique dans divers secteurs industriels transportant (comme l'huile minérale, l'huile, l'huile, le fioul, huile de graissage) le liquide liquide et à base d'eau hydraulique soluble basé sur pétrole (tel que l'émulsion, l'émulsion de la huile-eau, l'eau), le gaz, etc. et la transmission liquide avec de la certaines pression et température dans l'utilisation de système.
Note : Le tuyau tressé de fil d'acier de notre société est conçu et fabriqué selon la norme GB/T3683-2011, et ISO/DIS1436-1985, DIN20022 et SAE100RIAT, tuyaux standard de SAE100R2AT peuvent être fabriqués selon des conditions. Cette norme n'est pas appropriée aux liquides basés et basés sur graisse de roulette - huile -.
3. La température fonctionnante : le ℃ ℃-+100, le ℃ de l'huile -40 ℃-+50, émulsion de l'air -30 de l'eau en-dessous du ℃ +80, choisissent svp nos produits spéciaux.
Paramètres techniques de tuyau tressé à une seule couche de fil d'acier :
GB/T3683-2011
| Caractéristiques de tuyau |
Identification millimètre |
Diamètre d'une couche de fil d'acier millimètre |
OD millimètre |
Pression de travail | Pression d'essai | Pression éclatée |
Petit rayon de cintrage millimètre |
Poids de référence | |||
| MPA | Livre par pouce carré | MPA | Livre par pouce carré | MPA | Livre par pouce carré | ||||||
| 1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31,5 | 4564 | 63 | 9129 | 90 | 0,25 |
| 1-6-20 | 6±.0.5 | 11.3±0.6 |
+1,0 15,3 -0,8 |
21 | 3043 | 31,5 | 4564 | 63 | 9129 | 100 | 0,34 |
| 1-8-18 | 8±0.5 | 13.3±0.6 |
+1,0 17,3 -0,8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0,41 |
| 1-10-16 | 10±0.5 | 15.3±0.6 |
+1,0 19 -0,8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0,47 |
| 1-13-14 | 13±0.5 | 18.8±0.6 |
+1,2 22,8 -0,8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0,67 |
| 1-16-12 | 16±0.5 | 21.8±0.8 |
+1,2 25,8 -1,0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0,70 |
| 1-19-10 | 19±0.5 | 24.8±0.8 |
+1,2 28,8 -1,0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0,84 |
| 1-22-9 | 22±0.5 | 28.7±0.8 |
+1,2 31,8 -1,0 |
9 | 1304 | 13,5 | 1956 | 27 | 3912 | 280 | 0,95 |
| 1-25-8 | 25±0.5 | 31.3±0.8 |
+1,2 35,3 -1,0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1,09 |
| 1-32-6 | 32±0.7 | 38.7±0.8 |
+1,5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1,24 |
| 1-38-5 | 38±0.7 | 44.7±0.8 |
+1,5 48,7 -1,2 |
5 | 725 | 7,5 | 1087 | 15 | 2174 | 500 | 1,45 |
| 1-51-4 | 51±0.7 | 58.1±0.8 |
+1,5 62,1 -1,2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1,90 |
| 1-64-2.5 | 64±1.0 | 71.2±1.0 | 75.2+1.5 | 2,5 | 362 | 3,75 | 543 | 7,5 | 1087 | 770 | 2,40 |
| 1-76-1.5 | 76±1.0 | 83.8±1.0 | 87.8+1.5 | 1,5 | 217 | 2,25 | 326 | 4,5 | 652 | 930 | 2,95 |
| 1-89-1 | 89±1.0 | 96.8±1.0 | 100.8+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1100 | 3,24 |
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1250 | 3,85 |
| 1-127-1 | 127±1.0 | 136±1.0 | 141±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1500 | 4,80 |
| 1-152-1 | 152±1.0 | 162±1.0 | 167±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1800 | 5,80 |
| 1-203-1 | 203±1.0 | 214±1.5 | 220±2.0 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 2300 | 8,80 |
Notre service :
1. L'emballage est emballage neutre ou emballage adapté aux besoins du client.
2. Nous vous répondrons d'ici 24 heures.
3. Nous te fournirons également le bon service après-vente.
4. Des ordres d'OEM ou d'ODM sont bien accueillis.
5. Les commandes à l'essai sont acceptables.
6. Prix usine de haute qualité et.
7. 100% a assuré la qualité.
