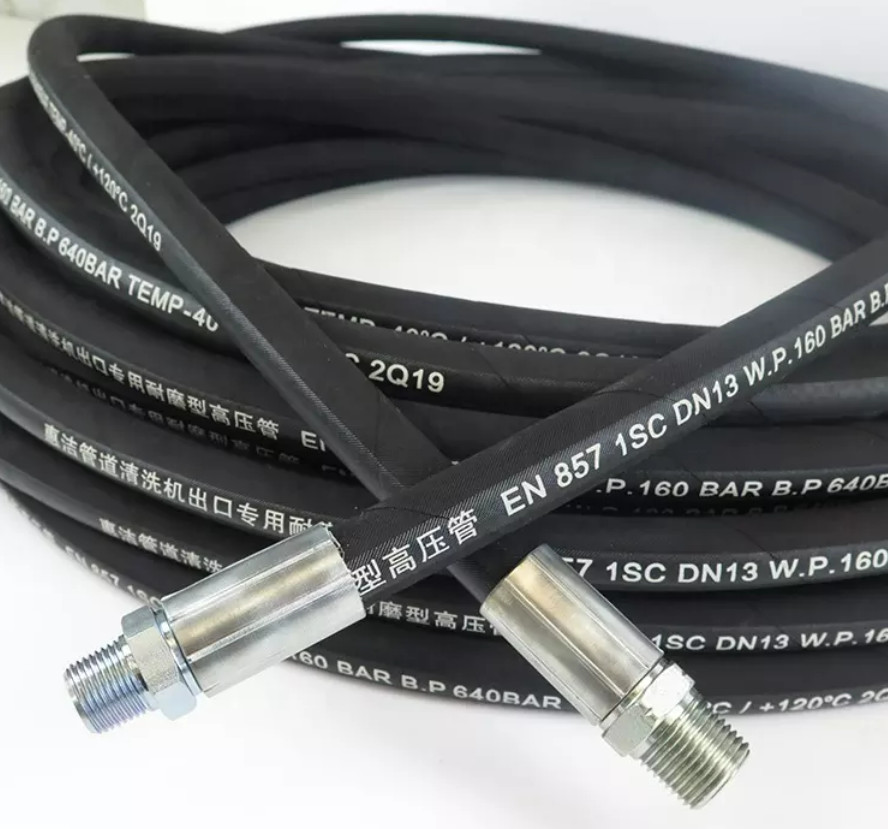

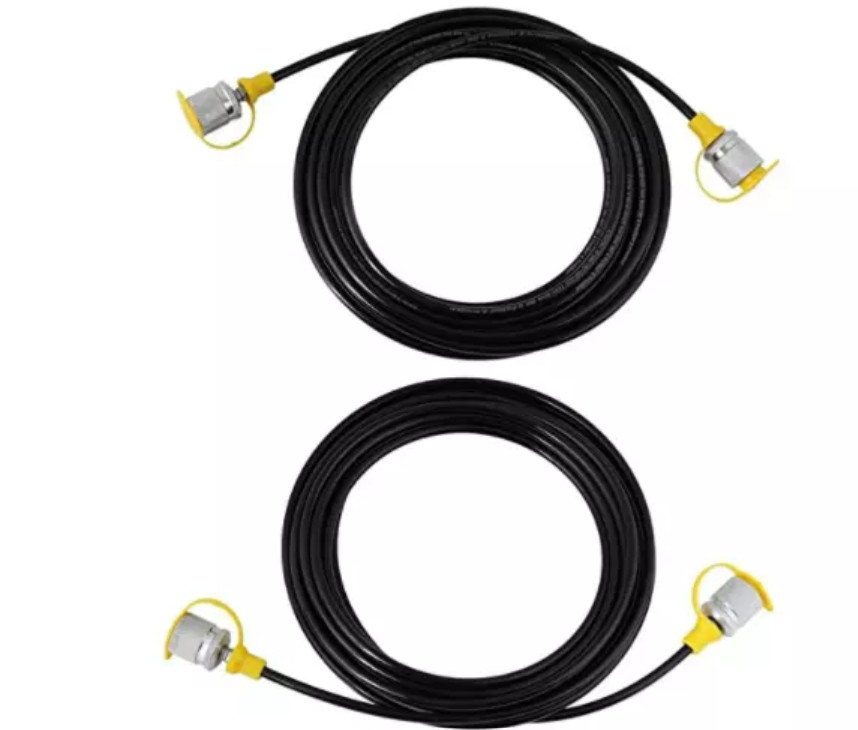

Tuyau hydraulique à haute pression tressé gigaoctet T3683-2011 de fil de trois couches
Nous produisons :
Tuyau de mine de charbon tuyau hydraulique, de soutien à haute pression de mine de charbon, tuyau à haute pression d'huile, tuyau tressé à haute pression de grand diamètre de tuyau, tuyau hydraulique, tuyau de flottement marin de grand diamètre, tuyau à haute pression de transport marin d'huile, etc.
Détails rapides :
| Catégorie | Tuyau tressé à haute pression de fil d'acier |
| Spécifications produit | 6mm-300mm |
| Chaîne d'application | Exploitation, appui hydraulique, circuit hydraulique, haveuse, excavatrice de pompe d'émulsification de taille en activité de shui de feng |
| Taille de longueur | Peut être adapté aux besoins du client selon machiner des conditions |
| Pression d'utilisation | 1-100MPA |
1. Structure de produit :

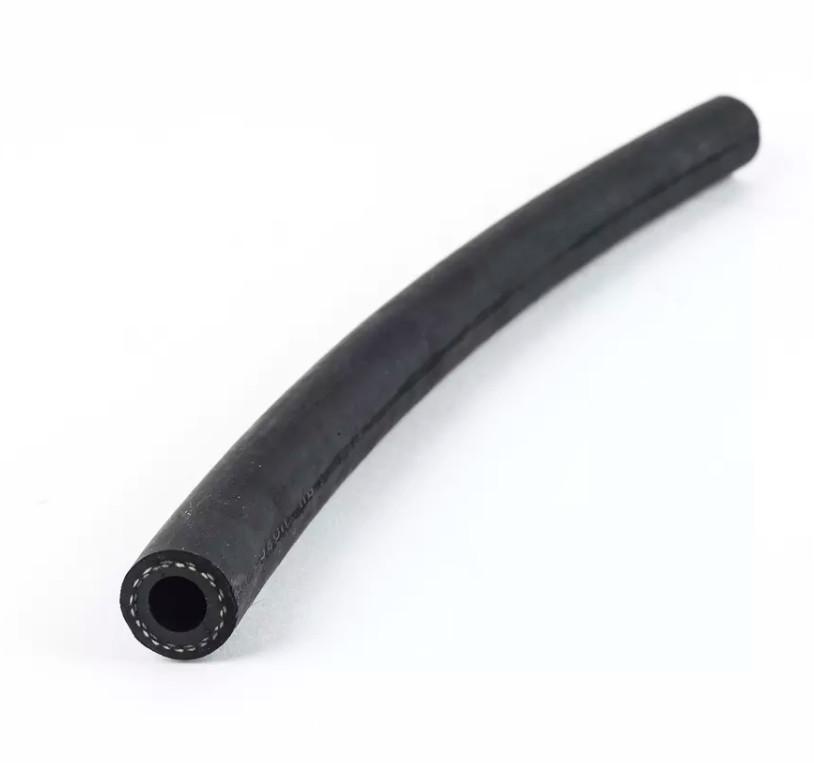

La structure du tuyau tressé de fil d'acier se compose de couche en caoutchouc intérieure en caoutchouc synthétique liquide-résistante, couche en caoutchouc moyenne, moi ou II ou III couche tressée de renfort de fil d'acier, et couche en caoutchouc externe en caoutchouc synthétique avec l'excellente résistance aux intempéries.
2. Utilisation de produit :
Le fil d'acier a renforcé le tuyau en caoutchouc hydraulique utilisation principal pour le soutien de mine, l'exploitation de gisement de pétrole, appropriés hydrauliques de machiner la construction, levage et le transport, la pièce forgéee métallurgique, l'équipement minier, les bateaux, les machines de moulage par injection, les machines agricoles, les diverses machines-outils et la mécanisation et la pression hydraulique automatique dans divers secteurs industriels transportant (comme l'huile minérale, l'huile, l'huile, le fioul, huile de graissage) le liquide liquide et à base d'eau hydraulique soluble basé sur pétrole (tel que l'émulsion, l'émulsion de la huile-eau, l'eau), le gaz, etc. et la transmission liquide avec de la certaines pression et température dans l'utilisation de système.
Note : Le tuyau tressé de fil d'acier de notre société est conçu et fabriqué selon la norme GB/T3683-2011, et ISO/DIS1436-1985, DIN20022 et SAE100RIAT, tuyaux standard de SAE100R2AT peuvent être fabriqués selon des conditions. Cette norme n'est pas appropriée aux liquides basés et basés sur graisse de roulette - huile -.
Paramètres techniques du tuyau tressé GB/T3683-2011 de fil d'acier de trois-couche
| Caractéristiques de tuyau |
Identification |
Diamètre d'une couche de fil d'acier |
Diamètre extérieur |
Pression de travail | Pression d'essai | Pression éclatée |
Petit rayon de cintrage |
Poids de référence | |||
| MPA | Livre par pouce carré | MPA | Livre par pouce carré | MPA | Livre par pouce carré | ||||||
| 3-5-72 | 5±0.5 | 13.2±0.6 | 17±0.8 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0,50 |
| 3-6-68 | 6±0.5 | 14.7±0.6 | 18.7±1.0 | 68 | 9853 | 102 | 14780 | 170 | 24633 | 140 | 0,56 |
| 3-8-54 | 8±0.5 | 16.7±0.6 | 20.7±1.0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0,83 |
| 3-10-44 | 10±0.5 | 18.7±0.6 | 22.7±1.0 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0,95 |
| 3-13-36 | 13±0.5 | 22.2±0.8 | 26.2±1.2 | 36 | 5200 | 54 | 7800 | 108 | 15650 | 240 | 1,22 |
| 3-16-32 | 16±0.5 | 25.2±0.8 | 29.2±1.2 | 32 | 4625 | 48 | 7000 | 96 | 13900 | 300 | 1,30 |
| 3-19-28 | 19±0.5 | 28.2±0.8 | 32.2±1.2 | 28 | 4050 | 42 | 6010 | 84 | 12150 | 330 | 1,62 |
| 3-22-26 | 22±0.5 | 31.2±0.8 | 35.2±1.2 | 26 | 3750 | 39 | 5650 | 78 | 9418 | 380 | 1,81 |
| 3-25-24 | 25±0.5 | 34.9±0.8 | 38.9±1.2 | 24 | 3500 | 36 | 5200 | 72 | 8694 | 400 | 1,99 |
| 3-32-13 | 32±0.7 | 42.1±0.8 | 46.1±1.5 | 13 | 1884 | 19,5 | 2826 | 39 | 5651 | 450 | 2,29 |
| 3-38-12 | 38±0.7 | 48.1±0.8 | 52.1±1.5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 2,68 |
| 3-51-10 | 51±0.7 | 61.5±0.8 | 65.5±1.5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3,40 |
| 3-64-6 | 64±1.0 | 74.8±1.0 | 78.8±1.5 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4,30 |
| 3-76-5 | 76±1.0 | 87.4±1.0 | 91.4±1.5 | 5 | 725 | 7,5 | 1087 | 15 | 2174 | 960 | 5,20 |
| 3-89-4 | 89±1.0 | 100.4±1.0 | 104.4±1.5 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 5,55 |
| 3-102-3.5 | 102±1.0 | 115.0±1.0 | 119±1.5 | 3,5 | 507 | 5,25 | 761 | 10,5 | 1521 | 1280 | 6,47 |
| 3-127-3.5 | 127±1.0 | 140±1.0 | 145±1.5 | 3,5 | 507 | 5,2 | 761 | 10,5 | 1521 | 1560 | 8,20 |
| 3-152-3.0 | 152±1.0 | 166±1.0 | 171±1.5 | 3 | 435 | 4,5 | 652 | 9 | 1304 | 1800 | 9,88 |
| 3-203-2.5 | 203±1.0 | 218±1.5 | 224±2.0 | 2,5 | 362 | 3,75 | 544 | 7,5 | 1087 | 2300 | 14,2 |
Q&A :
Q : Pourriez-vous suivre l'exigence spécifique du client ?
: Oui, nous pourrions le faire selon votre condition spécifique.
Q : Quelles sont vos conditions de paiement ?
: T/T (50% comme desposit payé, le repos 50% sera payé avant la livraison), L/C à vue, et d'autres vous viable, d'autres.
Q : Et quelles sont vos méthodes de emballage ?
: Enveloppez les produits avec la feuille de plastique d'abord, puis emballez-les dans des cas en bois.
Q : Où est votre port de chargement plus proche ?
: Changhaï, Qingdao ou Tianjin, en Chine.
Q : Acceptez-vous l'ordre de petite quantité ?
: Naturellement nous faisons.
Q : Et quels sont vos termes d'expédition et de livraison ?
: L'expédition habituellement par la mer ou avion.
