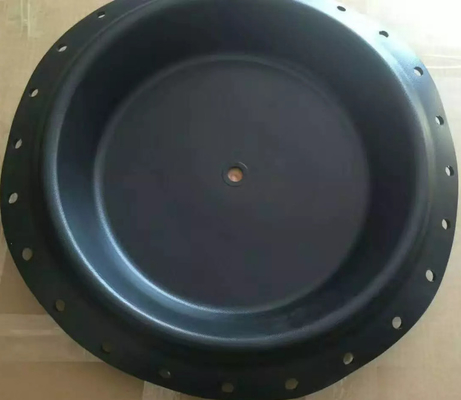

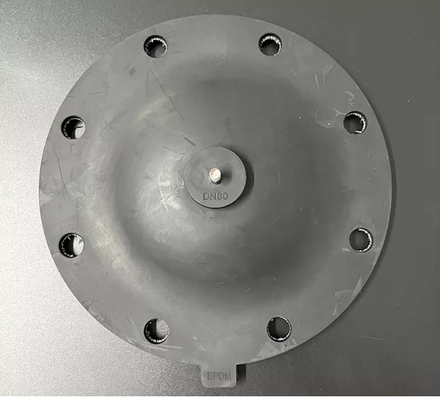

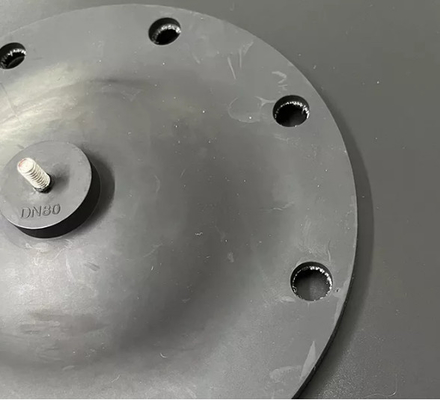

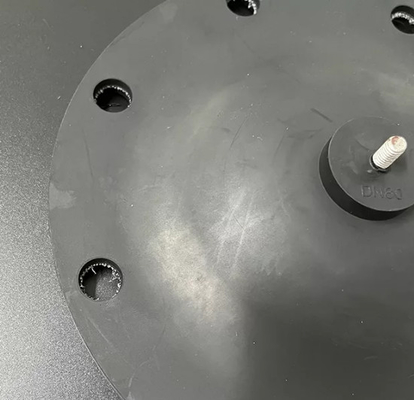

Diaphragme de valve pneumatique de franc de CR avec le diaphragme stratifié en caoutchouc QBY-K40 de valve d'agrafe de tissu
Détails rapides :
| Matériaux de produit | NBR, NR |
| Température de fonctionnement | -20℃~80℃ |
| Durée de vie | périodes ≥1000000 |
| Scénario d'utilisation | Cylindre mécanique industriel |
Les raisons principales de l'échec de la bobine de la soupape de commande pneumatique sont :
(1) la bague d'étoupage vieillit. En raison de la qualité de la valve, la bague d'étoupage est sérieusement vieillie, ayant pour résultat le siège de valve (noyau) de la soupape de commande pneumatique de diaphragme facilement pénétré par le milieu.
(2) les taches de goudron sont collées et bloquées. Puisque le gaz contient des impuretés telles que le goudron et l'eau, il est facile de coller et s'accumuler sur le mur intérieur du tuyau, et la puce de valve est coke et échelle, qui rend la soupape de commande pneumatique de membrane incapable d'utiliser.
La solution au problème de la rupture facile du diaphragme de la soupape de commande pneumatique :
(3) s'assurent que la source de gaz de l'instrument est propre et sèche.
(4) remplacent la valve réduisant la pression de filtre à air.
(5) ajustent la pression de source d'air sur 140KPa±5KPa.
Introduction :
Des diaphragmes d'ajustement de valve pneumatique désigné simplement sous le nom « des diaphragmes de valve pneumatique. » Les diaphragmes de valve pneumatique sont habituellement en forme de papillon, avec leurs parois latérales graduellement tirées du cylindre au piston. Il peut être conçu comme double couche pour résister à la pression dans les deux directions. En raison de sa convolution large et murs latéraux coniques, sa capacité de résister à des hautes pressions est limitée. La pression efficace changera également pendant le processus de milieu de gamme.
Le piston et la bride du diaphragme de valve pneumatique sont moulés dans la même terre. L'avantage de ce type de diaphragme est qu'il n'y a aucun besoin de pivoter manuellement, qui réduit considérablement du moment de l 'assemblage. C'est particulièrement important dans des applications à fort débit. Le du côté incliné de ce modèle est celui dû au fonte-dans l'oscillation, la nouvelle conception doit prendre en considération la rigidité élastique intégrée, aussi bien que le rapport de limite de course. Pour augmenter ce rapport, conception un diaphragme de pré-convolution pour la compensation. Dans cette forme, la couronne et la bride de piston sont moulées pour se contrecarrer, transférant la capacité supplémentaire de course à celle dans l'oscillation. Ceci permet au diaphragme d'avoir une capacité plus à longue course tout en maintenant la facilité de l'assemblée.
| article |
Région d'opération |
taille | |||||||||||
| B | C | D | h | H | T | R1 | R2 | R3 | φ1 | φ2 | |||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6,5 | 6,5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2,5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6,5 | 4,5 | 6,5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Non poreux | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | Non poreux | Non poreux | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6,5 | 6,5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2,5 | 9,5 | 6,5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2,5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2,5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2,5 | 7 | 10 | 14 | ⁹ 12×φ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2,5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
