Diaphragme de réglementation de valve de double Seat de douille de diaphragme de valve pneumatique

  • Regulating Pneumatic Valve Diaphragm Sleeve Double Seat Valve Diaphragm
  • Regulating Pneumatic Valve Diaphragm Sleeve Double Seat Valve Diaphragm
  • Regulating Pneumatic Valve Diaphragm Sleeve Double Seat Valve Diaphragm
  • Regulating Pneumatic Valve Diaphragm Sleeve Double Seat Valve Diaphragm
Lieu d'origine La Chine
Nom de marque HONGUM
Certification 3A、CE、SGS approval
Numéro de modèle Adapté aux besoins du client
Quantité de commande min 50 PCs
Prix 3.0-1200.0 USD / PC
Détails d'emballage Poly boîte de Bag+Carton
Délai de livraison 7-15 jours
Conditions de paiement Transferts de fil, lettres de crédit, Western Union, Paypal, T/T, L/C
Capacité d'approvisionnement 5000 PCS par mois
Détails sur le produit
nom Diaphragme de réglementation de valve pneumatique Matériel NBR, NR, CR, FRANC
Couleur Noir ou adapté aux besoins du client La température -20°-80°
Caractéristiques Représentation de haute résistance et stable Diamètre 5-1500mm
Mettre en évidence

Diaphragme de valve pneumatique de NBR

,

Diaphragme de valve pneumatique de NR

,

Diaphragme de soupape à manchon
Laisser un message
Description de produit

Diaphragme de réglementation de valve de double Seat de douille de diaphragme de valve pneumatique

Les étapes d'installation du diaphragme de valve pneumatique sont comme suit :

1. Mettez le ressort sur le siège de ressort.

2. Installez le diaphragme. Quand le diaphragme et le noyau dur sont fixés, une protection se desserrante devrait être ajoutée au couvercle à visser pour s'assurer que le diaphragme est plat et hermétique.

3. Par conséquent, la graisse devrait être appliquée aux boulons de attachement devant l'ensemble, qui favorise le prochains entretien et lubrification.

4. Mis sur la couverture supérieure de membrane, fixez-la avec une paire d'oeils à queue filetée, et serrer également et alternativement les oeils à queue filetée pour accomplir l'ajustement initial du ressort.

5. Serrez l'écrou fixe d'explosion sur la couverture de membrane, et ne vissez pas l'oeil à queue filetée.

6. Installez les pièces se reliantes, et reliez la canalisation d'alimentation à la couverture supérieure de membrane.

7. Après que les étapes ci-dessus soient accomplies, appliquez les méthodes suivantes pour vérifier :

1) Par la ligne d'alimentation en air, la chambre à air de membrane est passée dans la pression d'alimentation en air de 500KP, et emploie l'eau savonneuse pour vérifier s'il y a fuite d'air autour de la membrane.

2) Vérifiez si l'exécution est flexible dans la pleine marge de course (se rapportant au déclencheur lui-même).

Introduction :

Des diaphragmes d'ajustement de valve pneumatique désigné simplement sous le nom « des diaphragmes de valve pneumatique. » Les diaphragmes de valve pneumatique sont habituellement en forme de papillon, avec leurs parois latérales graduellement tirées du cylindre au piston. Il peut être conçu comme double couche pour résister à la pression dans les deux directions. En raison de sa convolution large et murs latéraux coniques, sa capacité de résister à des hautes pressions est limitée. La pression efficace changera également pendant le processus de milieu de gamme.

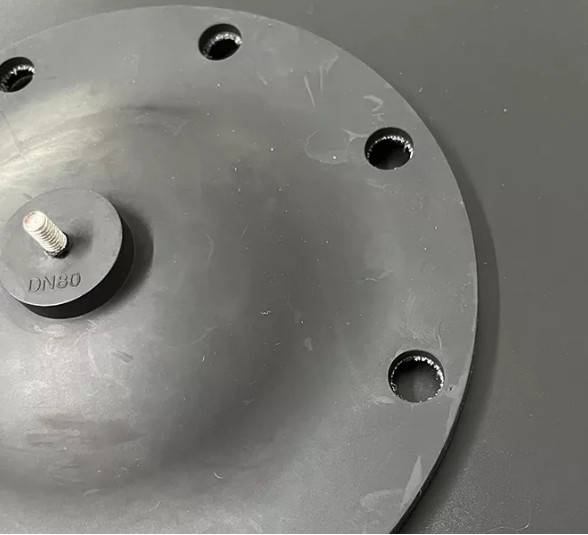

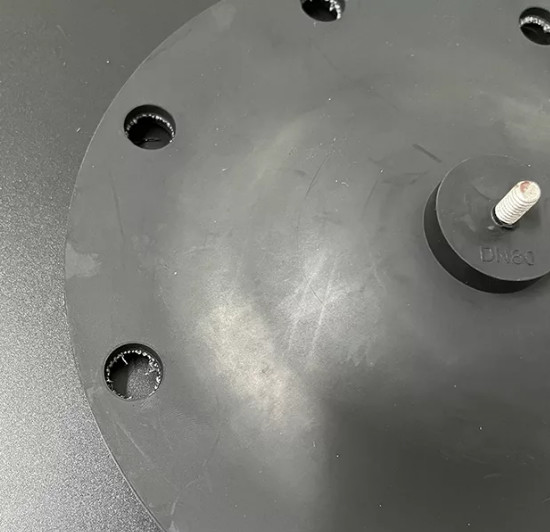

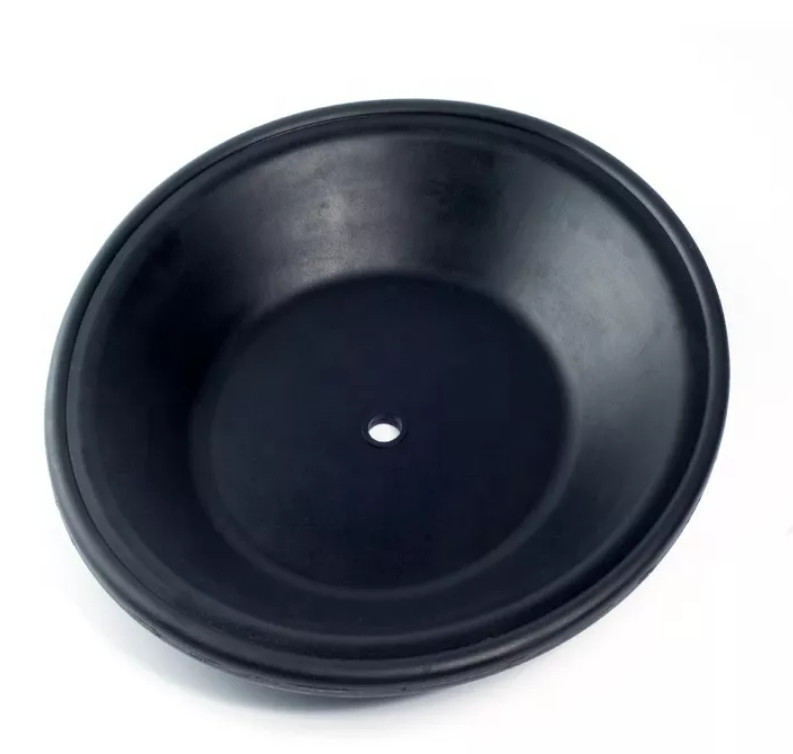

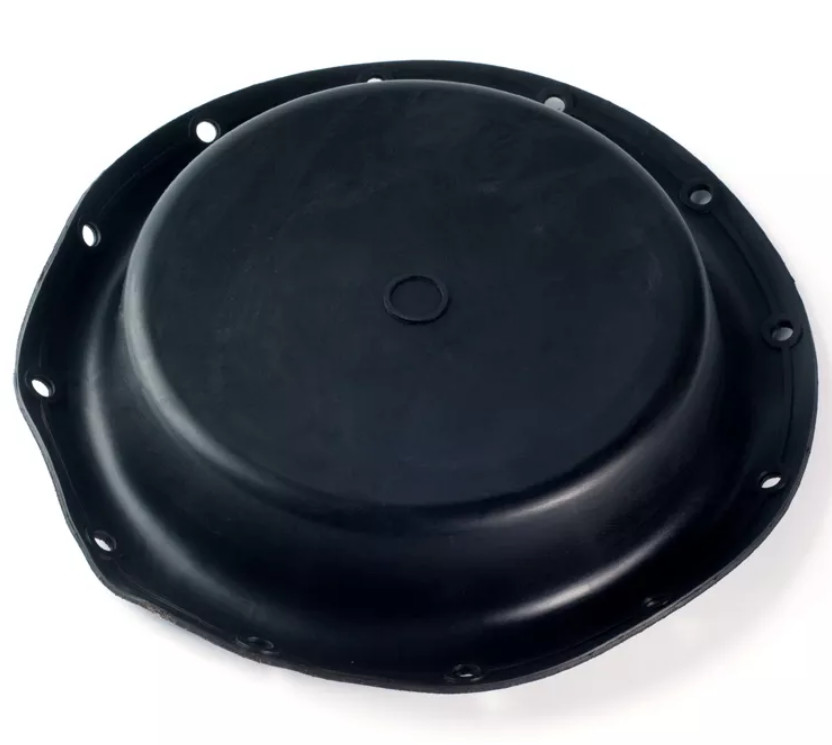

Diaphragme de réglementation de valve de double Seat de douille de diaphragme de valve pneumatique 0Diaphragme de réglementation de valve de double Seat de douille de diaphragme de valve pneumatique 1Diaphragme de réglementation de valve de double Seat de douille de diaphragme de valve pneumatique 2
Le piston et la bride du diaphragme de valve pneumatique sont moulés dans le même lieu. L'avantage de ce type de diaphragme est qu'il n'y a aucun besoin de pivoter manuellement, qui réduit considérablement du moment de l 'assemblage. C'est particulièrement important dans des applications à fort débit. Le du côté incliné de ce modèle est celui dû au fonte-dans l'oscillation, la nouvelle conception doit prendre en considération la rigidité élastique intégrée, aussi bien que le rapport de limite de course. Pour augmenter ce rapport, un diaphragme de pré-convolution peut être conçu pour la compensation. Dans cette forme, la couronne et la bride de piston sont moulées pour se contrecarrer, transférant la capacité supplémentaire de course à un côté de l'oscillation. Ceci permet au diaphragme d'avoir une capacité plus à longue course tout en maintenant la facilité de l'assemblée.

Détails rapides :

Matériaux de produit NBR, NR
Température de fonctionnement -20℃~80℃
Durée de vie périodes ≥1000000
Scénario d'utilisation Cylindre mécanique industriel

Diaphragme de réglementation de valve de double Seat de douille de diaphragme de valve pneumatique 3


article

Région d'opération
² de cm

 taille
B C D h H T R1 R2 R3 φ1 φ2
ZMLB-0 35 130 126 95 75 1 20 1 6,5 6,5 / 8×φ5 /
ZMLB-1 50 145 130 90 80 4 7 2 8 8 8 8×φ7 8×φ12
ZMLB-2 80 165 150 100 85 7 15 2,5 7 8 8 8×φ7 8×φ13
ZMLB-3 70 195 175 120 96 18 25 2 6,5 4,5 6,5 10×φ8.5 /
ZMLB-4 90 200 187 115 90 8 25 3 12 15 12 8×φ9 /
XKK-1 230 Non poreux 175 150 5 15 1,5 12 6 12 Non poreux Non poreux
XHD-1 255 225 140 120 7… 16 2 3 17 14 12×φ9 /
XDG-1 255 235 175 155 10 50 3 7 5 10 12×φ9 /
ZMLB-5 250 255 245 190 160 8 38 3 11 7 15 12×φ6 12×φ12
ZMLB-6 200 268 243 195 154 18 33 1,5 10 6,5 6,5 12×φ13
ZMLB-7 250 288 270 180 160 28 28 4 8 11 8 14×φ8.5 /
ZMLB-8 350 338 312 250 211 23 45 2,5 9,5 6,5 8,5 18×φ10 /
ZMAB-10 100 194 174 130 110 5 15 2 5 8 / 8×φ9 8×φ15
ZMAB-1A 150 205 185 135 115 10 24 2 5 7 12 8×φ9 8×φ15
ZMAB-1B 200 235 215 155 135 12 20 2,5 6 9 10 12×φ9 12×φ15
ZMAB-2 280 285 265 195 155 8 33 2 12 12 15 12×φ9 12×φ15
XDG-2 298 278 220 195 10 60 3 10 8 10 12×φ9 /
ZMAB-3A 400 306 286 256 196 8 38 2 9 9 9 12×φ9 12×φ15
ZMAB-3B 420 325 305 220 180 18 45 3 8 15 10 16×φ9 16×φ15
ZMAB-4A 630 410 386 275 225 18 60 3 10 14 14 16×φ11 16×φ15
ZMAB-4B 600 394 374 290 230 18 60 2,5 12 14 14 16×φ11 16×φ15
XDG-2 395 375 320 300 15 80 3 13 7 10 16×φ11 /
ZMAB-5 1000 195 470 365 295 16 70 3 20 26 30 20×φ11 20×φ18
ZMAB-6A 1600 616 586 460 360 45 100 4 14 20 20 20×φ11 20×φ16
ZMAB-6B 1600 640 610 460 360 46 102 4 14 20 20 24×φ12 24×φ18
S1 70 176 156 100 72 10 33 3 9 9 10 12×φ9- 12×φ14
S2 100 195 175 110 80 13 35 2,5 7 10 14 ⁹ 12×φ 12×φ14
ZMAB-22 350 285 265 220 190 0 35 2 10 12 / 12×φ9 12×φ15
ZMAB-23 350 285 265 220 190 0 48 2 10 12 / 12×φ9 12×φ15
ZMAB-34 560 360 336 285 235 0 65 2,5 10 14 / 16×φ15
ZMAB-45 900 470 440 370 300 0 98 3 20 26 / 18×φ11 18×φ18
HA-2 267 248 190 160 10 39 2 13 8/8 13 10×φ9 10×φ15
HA-3 350 330 265 225 12 50 2 12 8 18 16×φ9 16×φ15
xzs-1 126 114 96 74 0 10 3 0 10 10 6×φ7 /
XZS-2 135 122. 103 78 0 15 3 0 7 7 6×φ7 /
XZS-3 186 172 150 112 0 15 3 0 15 20 8×φ7 /
XZS-4 234 218 194 153 0 18 3 0 10 10 12×φ7 /
XDY-1 110 108 95 80 0 20 3 0 45° 3 φ8
XDY-2 150 147 132 100 0 22 3 0 45° 4 φ8.5

Notre service :

1. L'emballage est emballage neutre ou emballage adapté aux besoins du client.

2. Nous vous répondrons d'ici 24 heures.

3. Nous te fournirons également le bon service après-vente.

4. Des ordres d'OEM ou d'ODM sont bien accueillis.

5. Les commandes à l'essai sont acceptables.

6. Prix usine de haute qualité et.

7. 100% a assuré la qualité.
