Kit en caoutchouc adapté aux besoins du client pour le diaphragme en caoutchouc de roulement de diaphragme de valve d'isolement de réservoir de carburant
Détails de matériaux :
Pour le présent, les matériaux communs pour le diaphragme de roulement sont : le caoutchouc naturel (NR), le caoutchouc de butadiène de nitriles (NBR), la représentation des deux matériaux peut répondre aux besoins de la plupart des milieux industriels. Dans les milieux industriels spéciaux (résistance à hautes températures de résistance, d'acide et d'alcali) pourrait employer EPDM, le caoutchouc de fluor (FKM), le caoutchouc du néoprène (CR) pour la production, mais le coût est relativement haut.
| Matériaux de produit | NBR, NR |
| Température de fonctionnement | -20℃~80℃ |
| Durée de vie | périodes ≥1000000 |
| Scénario d'utilisation | Régulateur de pression de gaz |
Introduction :

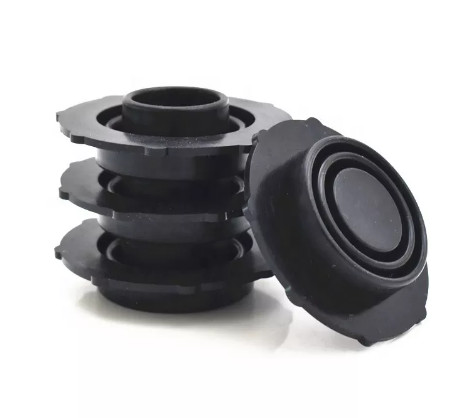

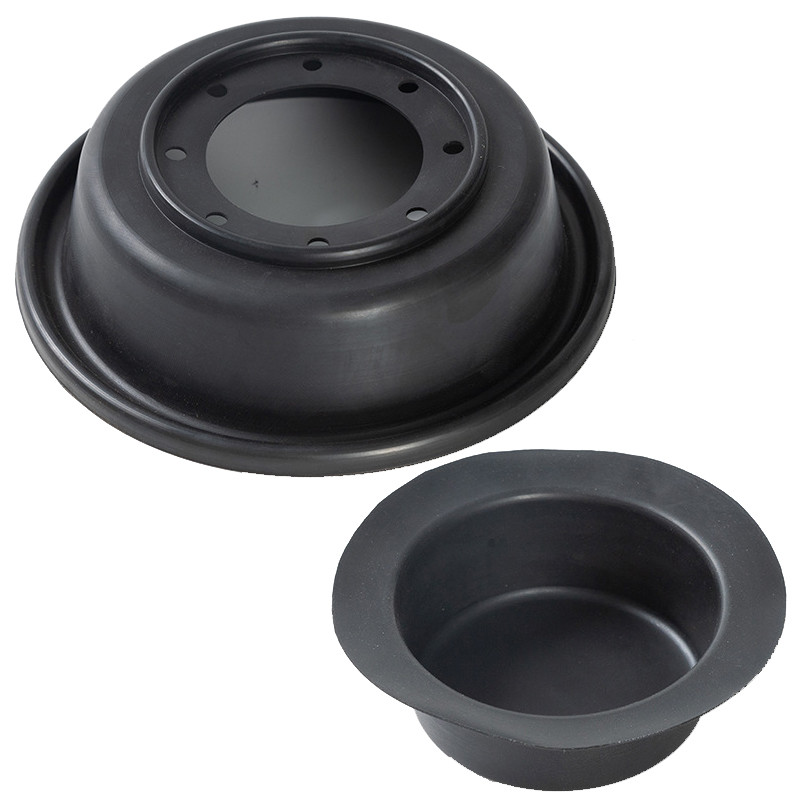

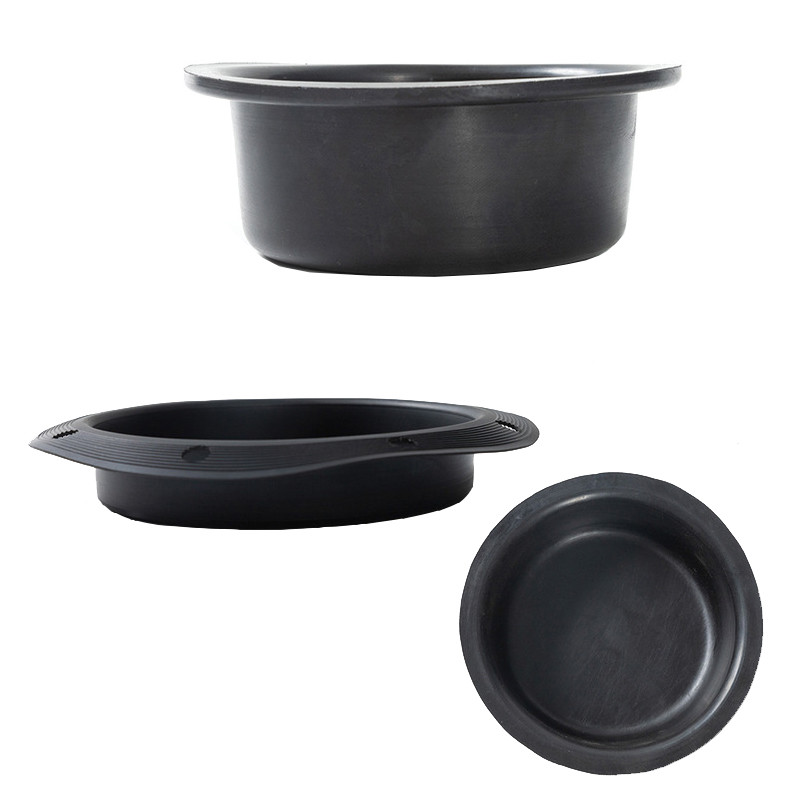

Le diaphragme de roulement est sous forme de chapeau supérieur dans l'état libre. Il est fait de caoutchouc avec le tissu en soie. Le trou moyen supérieur est employé pour installer la tige de valve. Afin d'installer, fixer et sceller, le dessus et le bas peuvent avoir des bords de joint circulaire. Ou sous forme de trous de fixation autour du rebord inférieur.
(1) là devrait n'être aucun bord et coin droits aux coins du diaphragme, et des arcs devraient être faits pour éviter la fracture facile après s'être plié et la perte de colle pendant la vulcanisation. L'intersection du mur intérieur de la douille et du visage d'extrémité devrait également être versée avec des angles d'arc pour éviter les coins pointus. morceau.
(2) matériel de diaphragme : le caoutchouc nitrile est employé pour le gaz naturel et le LPG, et le caoutchouc de chlorhydrine est employé pour le gaz.
(3) il y a une couche intermédiaire élastique de tissu de polyester dans le diaphragme. Observez soigneusement les surfaces intérieures et externes du diaphragme. Un côté peut vaguement voir le modèle du tissu de maille, et l'autre côté est une surface douce. La surface douce est exigée pour être la surface de pression du gaz. Par conséquent, pour le diaphragme installé dans la direction en avant, la surface douce est sur la surface intérieure du diaphragme, et la surface douce du diaphragme installé dans la direction inverse est sur la surface externe, qui peut éviter la fuite et améliorer la résistance à la pression du diaphragme.
Caractéristiques :
| Diaphragme de roulement | Modèle |
Diamètre extérieur (millimètres) |
Diamètre intérieur (millimètres) |
Diamètre bas (millimètres) | Taille (millimètres) | Épaisseur (millimètres) | Pression |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
