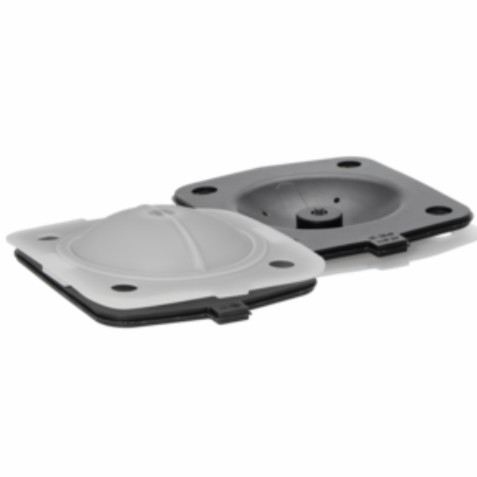

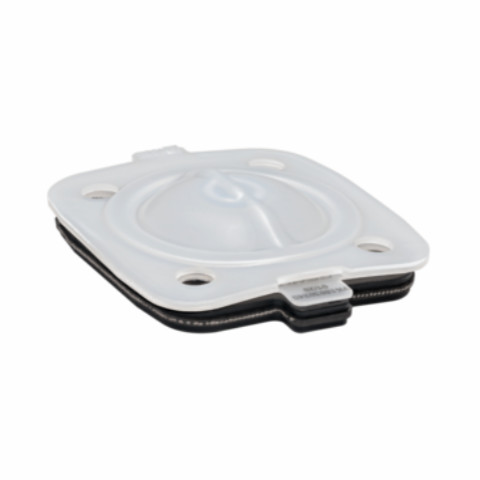

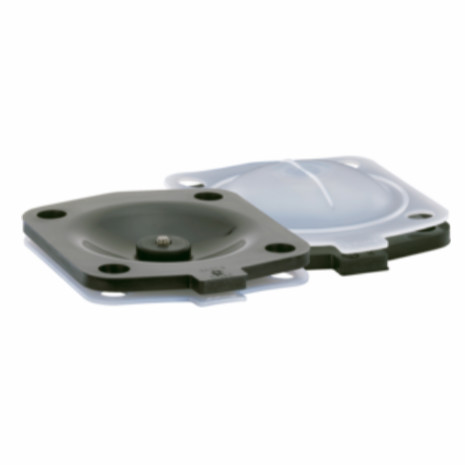

Joints à membrane en caoutchouc Code 71 PTFE / PVDF / EPDM trois pièces

Le code 71 le diaphragme en caoutchouc de PTFE de /PVDF/EPDM scelle trois morceaux

Exemples d'application

Installations d'installations de traitement de l'eau, de lavage et de nettoyage

Usines pour les industries de nourriture et de produit alimentaire, l'industrie chimique et la galvanoplastie

Équipement pour l'appareillage photographique d'industrie, de laboratoire, analytique et médical

Description

Le diaphragme du code 71 de GEMÜ est un diaphragme en trois pièces qui a été développé pour l'usage dans des applications industrielles. Le diaphragme se compose d'un visage de PTFE, d'une couche intermédiaire de PVDF et d'un support d'EPDM. Le diaphragme est basé sur essayé - et - a examiné la conception et les dimensions du diaphragme du code 5M en ce qui concerne le visage de PTFE. Le diaphragme montre d'excellentes propriétés de perméation contre des gaz. Le diaphragme est extrêmement résistant pour mouiller le chlore en particulier dû à la couche intermédiaire de PVDF et à la goupille de montage titanique.

Spécifications techniques

• La température de médias : °C -20 à 100
• Matériel de diaphragme : PTFE/PVDF/EPDM
• Tailles de diaphragme : 10 | 25 | 40 | 50 | 80 | 100
• Vide : jusqu'à 70 mbar (d'absolu)

Caractéristiques

• Le diaphragme montre d'excellentes propriétés de perméation, comme examiné et certifié par TÜV SÜD
• L'excellente résistance pour mouiller le chlore est examinée et confirmée par TÜV SÜD
• Résistant contre pratiquement tous les produits chimiques, tels que les acides, les alcalis et les sels forts
• Utilisation d'une goupille de montage titanique (catégorie 7)
• Arrêt mécanique intégré dans la goupille de support de visage de diaphragme afin d'assurer l'installation correcte
• Le diaphragme n'a aucun trou de fuite dans le support d'EPDM afin d'améliorer les propriétés de perméation
• La conception du visage de diaphragme est basée sur essayé - et - a examiné la découpe du diaphragme du code 5M

Diaphragmes de rechange de GEMÜ

pour des processus aseptiques et industriels

Les diaphragmes portent des pièces. Ils doivent être régulièrement inspectés et autrement remplacés les défauts de fonctionnement peuvent se produire, probablement ayant pour résultat des situations dangereuses.

Spécification des cycles d'entretien

Les intervalles d'entretien pour inspecter et remplacer des diaphragmes sont dépendants de l'application. Afin de déterminer un intervalle d'entretien approprié, l'histoire d'entretien et les efforts placés sur les pièces devant fréquenter la stérilisation, des processus de nettoyage ou les fonctions fréquentes de cycle doivent être pris en considération. Le type de médias doit également être considéré ; l'intervalle d'entretien est considérablement plus court pour des médias de travail visqueux ou abrasifs par rapport aux liquides inertes, par exemple.

Inventaire

S'il n'a pas encore été possible de documenter d'une manière concluante l'intervalle d'entretien, ou si le diaphragme doit être remplacé seulement en cas de la fuite, nous recommandons de créer une réserve afin de pouvoir réagir promptement. Cependant, l'inventaire devrait prendre en compte que les composants d'élastomère ont un délai recommandé maximum de stockage et de fonctionnement. C'a lieu entre un et six ans pour des diaphragmes de GEMÜ – quand ils sont stockés correctement.

Cycles de fourniture

Dans notre expérience, il vaut d'installer une petite zone de stockage pour de petites, fréquemment utilisées parties et établir un système de roulement d'ordre en même temps dans les installations avec un nombre relativement grand de soupapes à diaphragme. Dans ce dernier cas, vous recevrez automatiquement une livraison suivante ou une autre livraison des diaphragmes de nous dans une période de temps définie par vous.

Dimensions de diaphragme

* taille de diaphragme

Le fil de la goupille « W » de diaphragme correspond à la norme de Whitworth.
