1. Structure de produit :

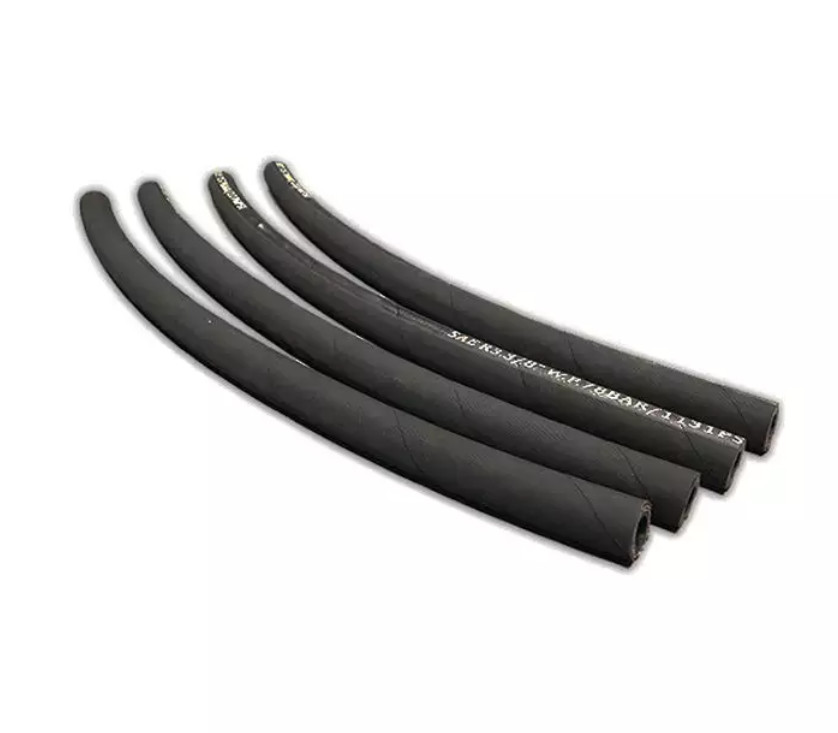

Le tissu transportant le tuyau se compose de couche en caoutchouc intérieure, de couche multicouche d'enroulement de tissu et de couche en caoutchouc externe.
Le tuyau d'aspiration de tissu se compose de couche en caoutchouc intérieure, de couche multicouche d'enroulement de tissu, de couche en spirale de renfort de fil d'acier et de couche en caoutchouc externe.
2. Caractéristiques du produit :
Le tuyau a les caractéristiques de la petite tolérance externe de diamètre, l'excellente résistance d'huile et la résistance thermique, le corps léger, mou et durable de tuyau, etc. La petite pression éclatée du tuyau est quatre fois la pression d'utilisation.
3. Utilisation de produit :
De divers types de transporter de tissu (ou d'aspiration) des tuyaux sont faits de matériaux correspondants selon des médias de transport différents. La structure de produit est raisonnable dans la conception, haute de la qualité, et durable. Tuyaux flexibles pour différents fluides visqueux liquides et solides en poudre et d'autres médias matériels.
Détails rapides :
| Catégorie | Conduit en caoutchouc |
| Spécifications produit | 6mm-1000mm |
| Domaine d'application | Extraction de la poussière, gaz d'échappement, cendre |
|
Taille de longueur |
Peut être adapté aux besoins du client selon machiner des conditions |
| Pression d'utilisation | 1kg-10kg |
Paramètres techniques de tissu polyvalent transportant le tuyau et le tuyau d'aspiration :
| Paramètres de tuyau de tissu | |||||||||
| Diamètre intérieur (millimètres) | Pression de travail | Pression éclatée correspondante | Longueur de tuyau | ||||||
| Diamètre nominal | Tolérance | (MPA) | (MPA) | Taille (m) | Tolérance (millimètres) | ||||
| 13 | 0,8 | 0,5 | 0,7 | 1,0 | 2,0 | 2,8 | 4,0 | 20 | 200 |
| 16 | 0,8 | 0,5 | 0,7 | 1,0 | 2,0 | 2,8 | 4,0 | 20 | 200 |
| 19 | 0,8 | 0,5 | 0,7 | 1,0 | 2,0 | 2,8 | 4,0 | 20 | 200 |
| 25 | 0,8 | 0,5 | 0,7 | 1,0 | 2,0 | 2,8 | 4,0 | 20 | 200 |
| 32 | 1,2 | 0,3 | 0,5 | 0,7 | 1,2 | 2,0 | 2,8 | 20 | 200 |
| 38 | 1,2 | 0,3 | 0,5 | 0,7 | 1,2 | 2,0 | 2,8 | 20 | 200 |
| 51 | 1,2 | 0,3 | 0,5 | 0,7 | 1,2 | 2,0 | 2,8 | 20 | 200 |
| 64 | 1,5 | 0,3 | 0,5 | 0,7 | 1,2 | 2,0 | 2,8 | 20 | 200 |
| 76 | 1,5 | 0,3 | 0,5 | 0,7 | 1,2 | 2,0 | 2,8 | 20 | 200 |
| Paramètres de tuyau d'aspiration | ||||||||
| Diamètre intérieur (millimètres) |
Nombre de couches intermédiaires (couche) |
Diamètre du fil en spirale (millimètres) | Longueur de joint de tuyau (millimètres) | Longueur de tuyau | ||||
| Diamètre nominal |
Tolérance |
Taille | Tolérance | Taille (m) | Tolérance (millimètres) | |||
| 38 | 1,2 | 2 | 3 | 2,0 | 75 | 10 | 10 | 150 |
| 51 | 1,2 | 3 | 4 | 2,6 | 100 | 15 | 10 | 150 |
| 64 | 1,5 | 3 | 4 | 2,6 | 100 | 15 | 10 | 150 |
| 76 | 1,5 | 4 | 5 | 2,6 | 100 | 15 | 10 | 150 |
| 89 | 1,5 | 4 | 5 | 3,2 | 100 | 15 | 10 | 150 |
| 102 | 2,0 | 4 | 5 | 3,2 | 125 | 20 | 10 | 150 |
| 127 | 2,0 | 5 | 6 | 3,2 | 125 | 20 | 10 | 150 |
| 152 | 2,0 | 5 | 6 | 4,0 | 150 | 20 | 10 | 150 |
| 203 | 2,5 | 6 | 7 | 5,0 | 200 | 25 | 10 | 150 |
| 254 | 2,5 | 7 | 8 | 5,0 | 200 | 25 | 10 | 150 |
| 305 | 2,5 | 7 | 8 | 5,0 | 250 | 25 | 10 | 150 |
